Schéma d'installation / conseils
Nos kits sont destinés aux professionnels ainsi qu'aux auto constructeurs.
Pour les auto constructeurs, nous sommes prêts à répondre à vos questions concernant vos besoins en solaire.
N'hésitez pas à faire appel à nous.
Garantie de 2 ans sur
L'installation d'un Chauffe Eau Solaire
A savoir :
- Etre soucieux des dangers et se sécuriser au mieux lors de l'installation de votre système solaire et en particulier lorsque vous réalisez la pose sur une toiture.
- Effectuez une bonne étanchéité de son toit pour se prémunir d'éventuels dégâts des eaux.
- Avoir de bonnes protections quant à la manipulation des raccordements lorsque le système est en fonctionnement, car il y a un gros risque de brûlures.
- Avoir des connaissances dans les matériaux utilisés (Le PER est à proscrire pour la liaison primaire entre le chauffe-eau et le panneau solaire, y compris la liaison avec la station de contrôle, car il ne supporterai pas une température au-delà des 110°C)
- Avoir un minimum de connaissances dans les fluides, l'électricité, la plomberie et dans le bâtiment en général.
Conseils :
L'installation des tubes doit se faire au petit matin, le soir ou par temps couvert, pour le remplissage de l'installation il faut le faire lorsque le soleil ne tape pas sur les panneaux solaires, possibilité de couvrir les panneaux avec une bâche de manière à occulter le rayonnement solaire. (Bâche 1er prix)
Pour le raccordement des filetages nous vous conseillons d'utiliser de la loctite 542 (étanchéité hydraulique et pneumatique. Conçu pour freiner et étancher les tubes et raccords filetés métalliques) et enduire les deux côtés du filetage mâle et femelle.
La filasse ne donne pas de bons résultats au niveau des capteurs.
Pour une bonne mise en route de votre système : Faire un rincage de votre système pendant 5 à 10 minutes à l'eau du robinet. Ce rinçage ne doit pas se faire sous un rayonnement solaire en direct et ni en cas de gel. Ensuite mettre sous pression à 3 bars avec de l'eau sans aucun additif, vous pourrez contrôler l'étanchéité de votre installation, la durée du test doit être au mois d'une heure.
Pour ce test, déconnecter le vase d'expansion en fermant la vanne placée juste avant le vase. Ensuite Vidanger votre chauffe-eau et purger tout le liquide qui serait à l'intérieur, avec un compresseur d'air par exemple.
Remplir le système avec du mono-propylène glycol à l’aide d’une pompe vide-cave. Vous pouvez y installer un clapet antiretour et une vanne.
Le mono-propylène glycol est non toxique "qualité alimentaire", contrairement au polypropylène.
La pression du vase d'expansion est déjà faites d'usine donc inutile d'y toucher. Monter la pression du circuit primaire entre 1 et 1,3 bar, pas plus, car lorsque le circuit monte en température la pression elle aussi augmente. Penser à ouvrir le purgeur d'air automatique au point haut durant le remplissage pour évacuer tout l'air qui s'y trouverait.
Si une fuite venait à paraître, vidanger votre système en récupérant le mélange eau-glycol et purger complètement le circuit avec un compresseur d'air. Effectuer vos réparations et redémarrer le processus.
Comment mettre en oeuvre une bonne purge : mettre en fonction votre circulateur, petit à petit les bulles d'air vont être remontées vers le point haut où se trouve votre purgeur d'air automatique. Ensuite, coupez le circulateur, ouvrez et fermez le purgeur d'air automatique. Remettez en route le circulateur et faites cela plusieurs fois, ce qui permettra d'évacuer correctement les bulles d'air (manipulation à faire à deux, c'est plus simple que de courir chaque fois sur le toit de votre maison).
Une bonne purge ne causera pas de fluctuation de la pression dans votre système, vérifiable sur le manomètre du vase d'expansion lors de la mise en route ou à l'arrêt du circulateur.
Une semaine après la première mise en route il vous faut vérifier la pression du système, car le glycol à tendance à évacuer d'infime bulle d'air à haute température.
A faire :
- Vérifier la barre de magnésium tous les ans et demi voire tous les deux ans et prévoir de la changer en cas d'usure avérée.
- Vidanger le circuit primaire (antigel / glycol) tous les 3 à 2 ans selon recommandation du fabricant.
- Pensez à nettoyer les tubes ou surfaces vitrées tous les 2 ans.
- Vérifier la pression du circuit primaire régulièrement et compléter en cas de fuites après réparations.
- Eventuellement prévoir un filet sur les tubes pour prévenir une forte chute de grêle, suivant les régions (résiste à des chutes de grêlons d'environ 2,5 cm);
Ne pas faire :
- Utiliser du PER pour la liaison chauffe-eau et panneau solaire (le plastique fond).

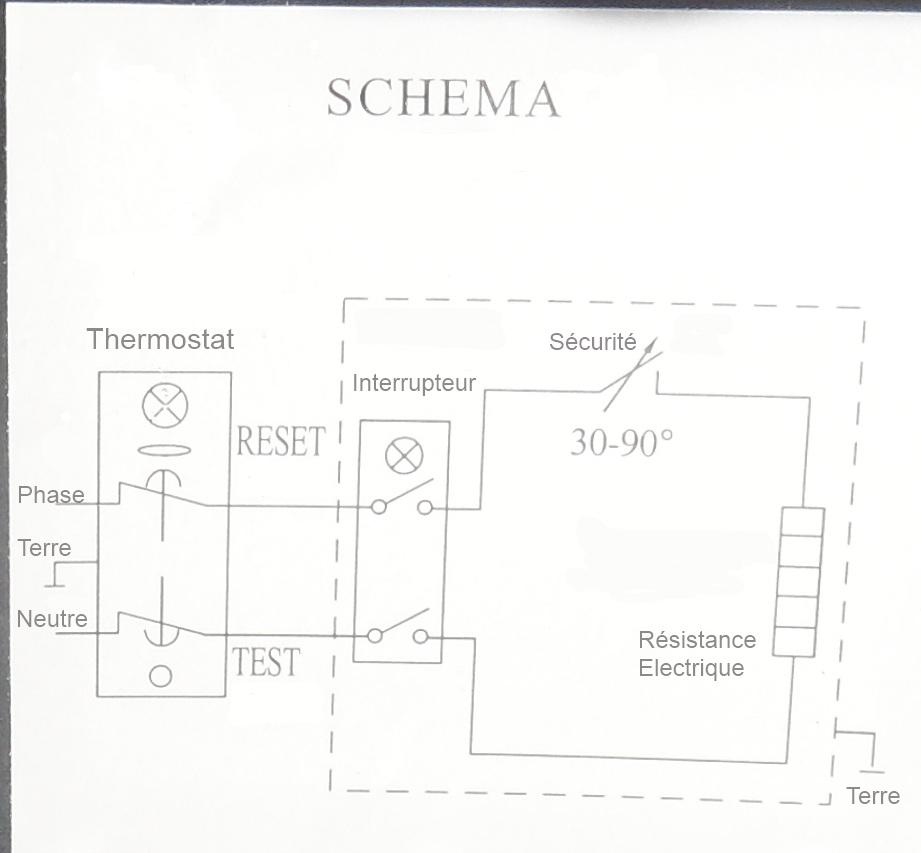

- Brancher en direct le thermoplongeur sans passer par le thermostat (le ballon est livré avec le branchement en direct pour raccordement sur le bornier du contrôleur électronique). Pour une utilisation sans les panneaux solaires il faut impérativement modifier le branchement en passant la phase et le neutre par le thermostat du ballon).
Nous ne serons aucunement tenus pour responsables des dommages résultants d'une mauvaise manipulation, mauvaise installation du système, ou de l'
Petite astuce :
- Enduire vos sondes de température avec de la pâte thermique et les introduire dans les orifices situés dans le ballon et dans le panneau solaire. Vous obtiendrez un excellent contact.
Combien consomme mon système ?
Consommation du circulateur 0.40A (Intensité) x 230V (tension) donne 92W (la puissance P=U.I)) sur sa vitesse maximum avec le grundfos ou le wilo soit pour un fonctionnement de 8 heures par jour en moyenne cela nous donne 92 x 8 = 736 W.h (C’est bien une énergie !!! E=P.t consommée par jour)
Pour une année 736 X 365 = 268640 W.h soit 268.6 kW.h
Prix moyen 0.11€ /kW.h = 268.6 x 0.11 = 29.54 €
Le fonctionnement du circulateur revient 29.54 €/an, soit 8 centimes d'euros par jour.
Merci au élèves du Lycée G. Eiffel de Bordeaux ;)

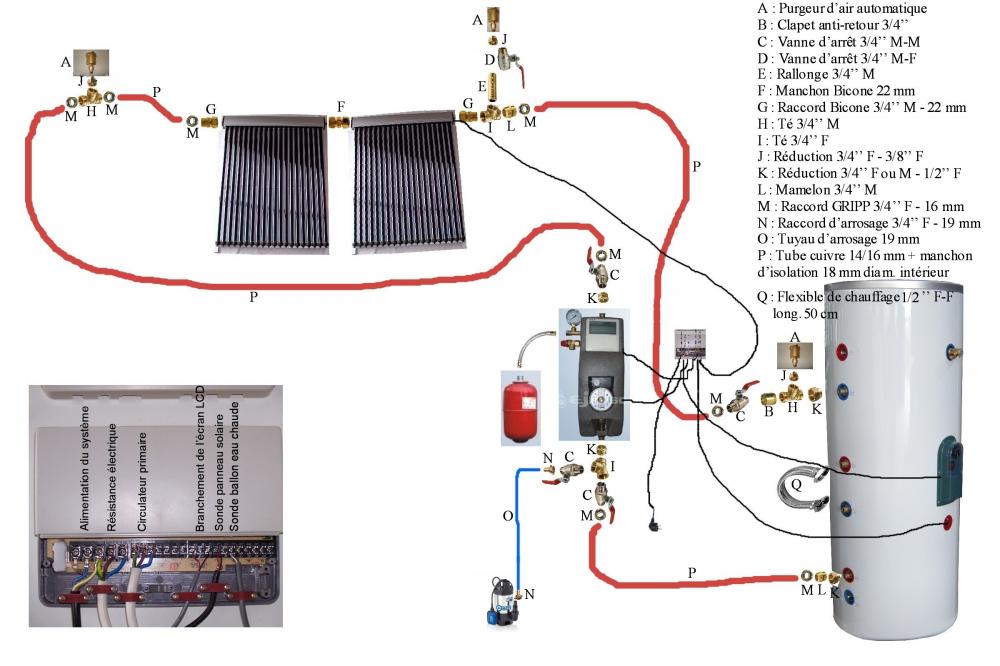

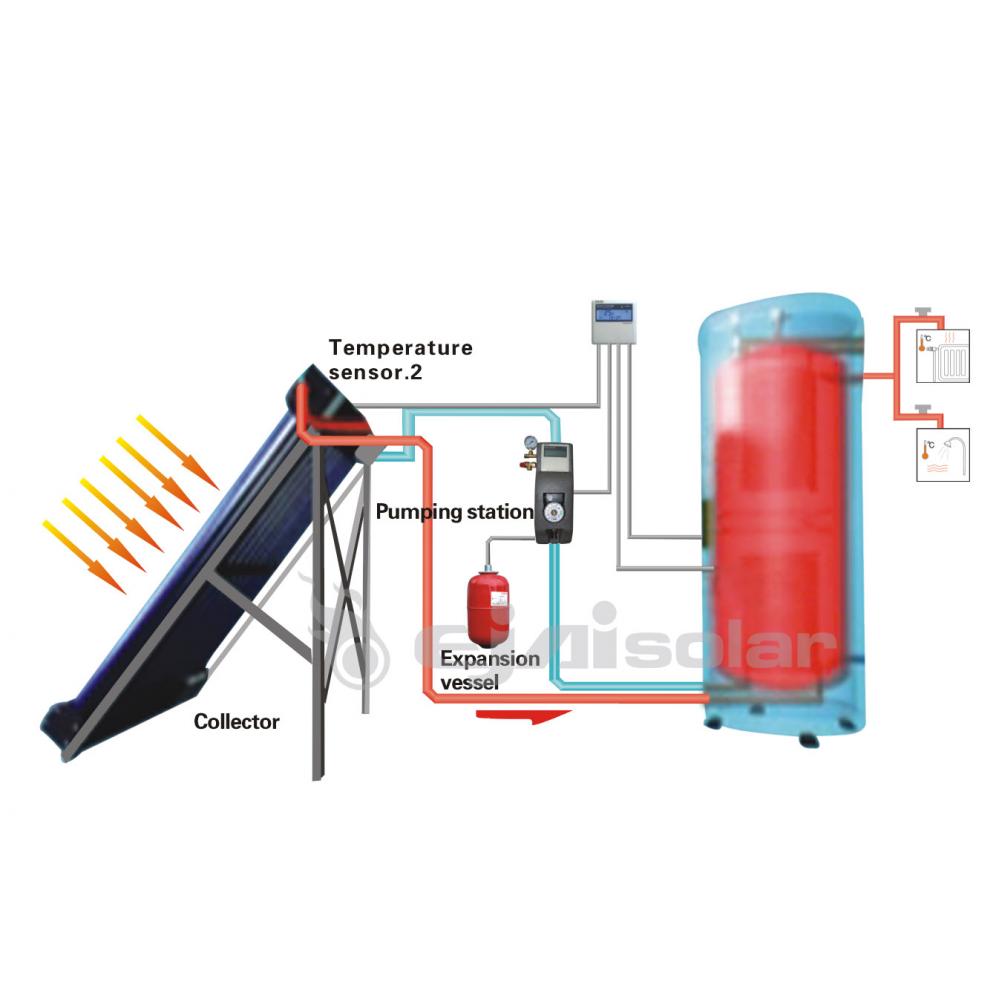

Schéma type d'une installation de chauffe-eau solaire |
Quel volume d'eau + anti-gel / Glycol dans mon circuit primaire ?
| Diamètre intérieur du tuyau | Contenance en litres au mètre linéaire |
| 8 | 0,050 |
| 10 | 0,079 |
| 12 | 0,113 |
| 13 | 0,133 |
| 14 | 0,154 |
| 16 | 0,201 |
| 20 | 0,314 |
| 26 | 0,494 |
Pour les chauffe-eau de 120 à 400 litres vous avez un volume de 2,37 litres de mélange dans l'échangeur solaire.
Pour le 500 litres un volume de 3,39 litres.
Il faut ensuite y rajouter le volume des tuyaux qui raccordent le tout.
La contenance des panneaux solaires est :
- 15 tubes il faut 0,9 litre
- 20 tubes il faut 1,2litre
- 25 tubes il faut 1,5 litre
- 30 tubes et 30 tubes balcon il faut 1,7 litre
