Le capteur solaire en détail

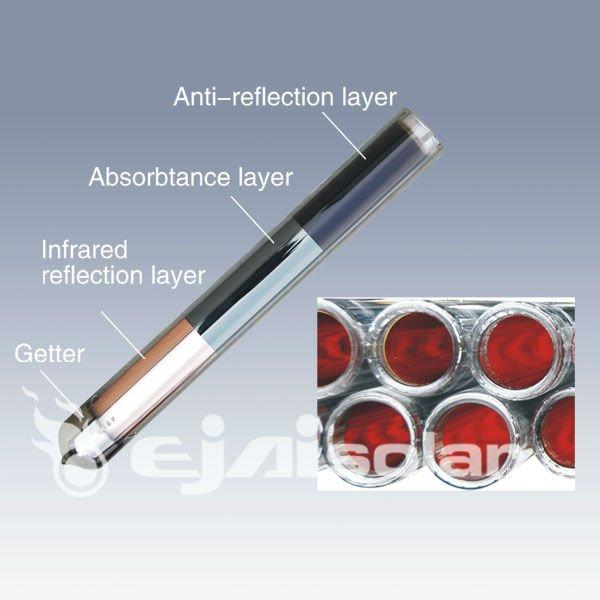

Le tube sous vide qui est utilisé pour les capteurs solaires, est un tube à effet “thermos” car le principe d’enveloppe sous vide est utilisé pour garder les boissons chaudes dans une bouteille Thermos. En effet, l’absorbeur n’est pas dans le tube, mais glissé dans d’un tube double enveloppe en verre, ainsi la soudure verre-métal, toujours délicate, est évitée. Elle permet de capter le

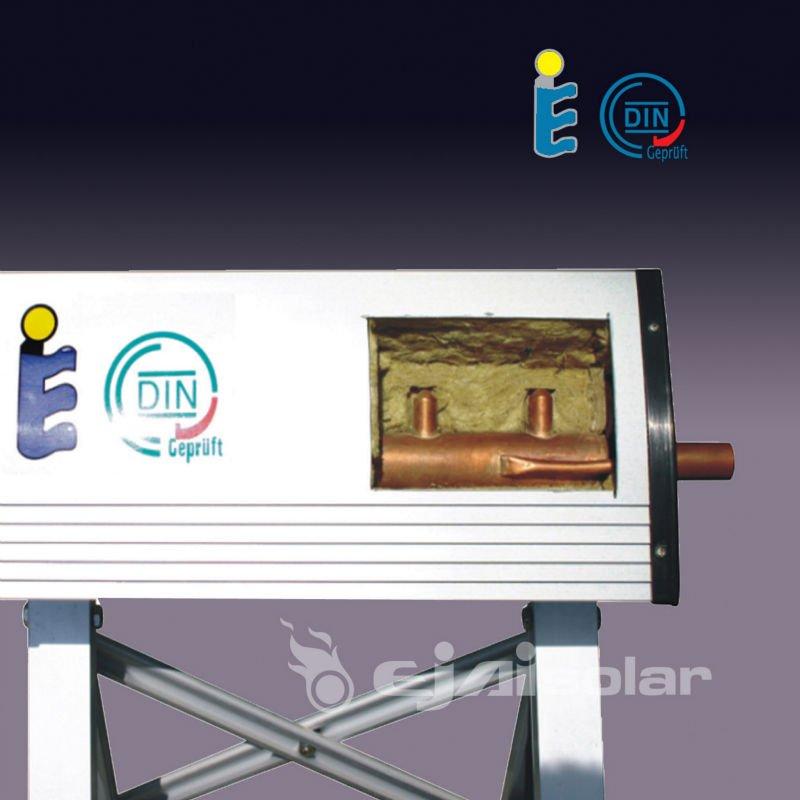

rayonnement solaire l’espace interne et avec un échangeur, le transfert de l’énergie thermique. La chaleur est transmise hors de l’enveloppe sous vide du tube par la circulation d’un fluide en contact avec l’absorbeur.

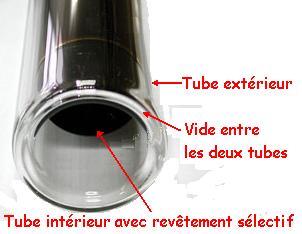

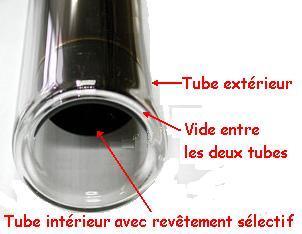

Coupe de profil d'un tube sous vide :

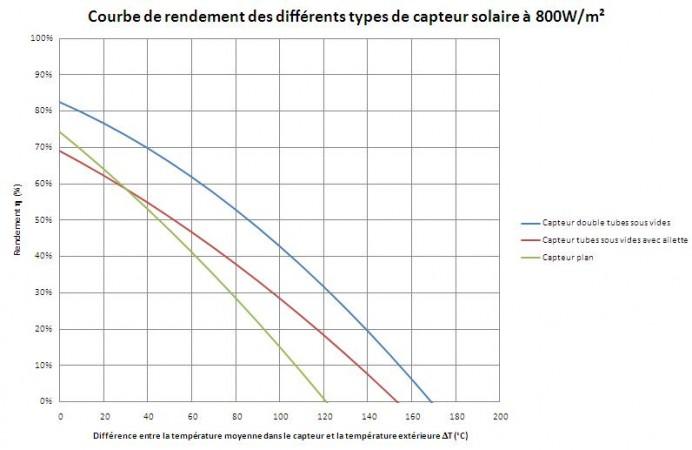

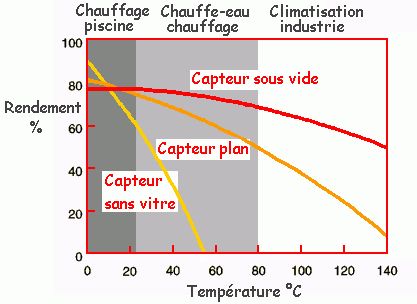

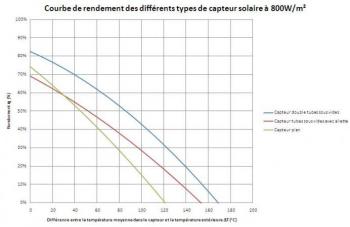

Graphique présentant la comparaison entre les technologies solaire thermique à tube sous vide et solaire thermique à capteur plan :
- Le capteur plan qui comporte une surface plane absorbant la chaleur, au dessus de laquelle est éventuellement placée une vitre, il s’agit de la première technologie de capteurs thermiques, possédant les rendements les plus faibles.
- Le capteur sous vide à ailettes qui à l’avantage d’être isolé par le vide, possède une meilleure isolation que le capteur plan limitant les pertes vers l’air ambiant. Cette seconde technologie possède néanmoins le défaut d’orientation du capteur plan, perdant du rendement lorsque le soleil n’est pas perpendiculaire aux ailettes.
- La troisième technologie (celle vendue par Fundiscount.fr) correspond au capteur à double tube sous vide, possédant une excellente isolation thermique. Cette technologie possède l’avantage d’avoir un plus grand rayon de captage que les autres technologies.
