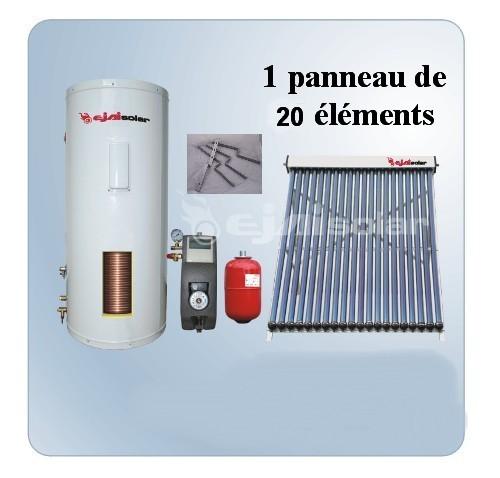

Kit solaire 200 Litres + 1 Panneau 20 Tubes + Station

Ballon solaire de 200 litres avec double échangeur

• Cuve en inox avec double échangeur en cuivre, soupape de sécurité, pieds pour une pose au sol.
• Thermoplongeur 2000 watts

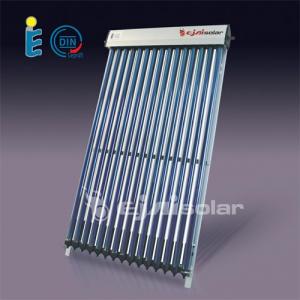

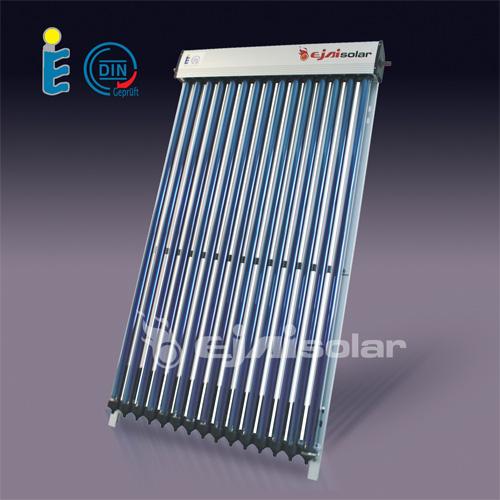

Panneau à 20 tubes sous vide ( constitués de tubes sous-vide de 58 x 1800 mm )

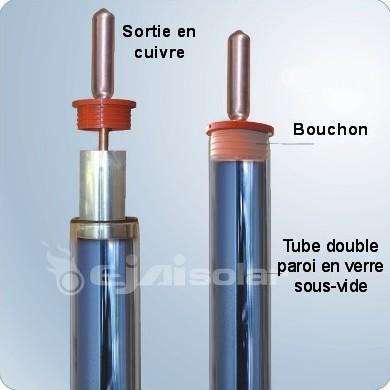

• Les tubes sont en verre sous vide avec embouts cuivre total, ils sont traités borosilicate pour une très bonne absorption des rayonnements solaires.
• Isolation du collecteur avec de la laine de roche compressée.
• Pas de circulation d'eau dans les tubes ce qui permet de changer un tube sans arrêter et sans vidanger le système.
• Le collecteur des tubes est entièrement en cuivre pour une meilleure conductivité et longévité, sa carrosserie est entièrement en aluminium.
• Le cadre du collecteur est en aluminium.
• Entrée et sortie du panneau en cuivre section 22 mm.
• Température de stagnation : 270°C
• Surface d'absorption : 2,57 m²
• Puissance 1000 Watts/m² AT

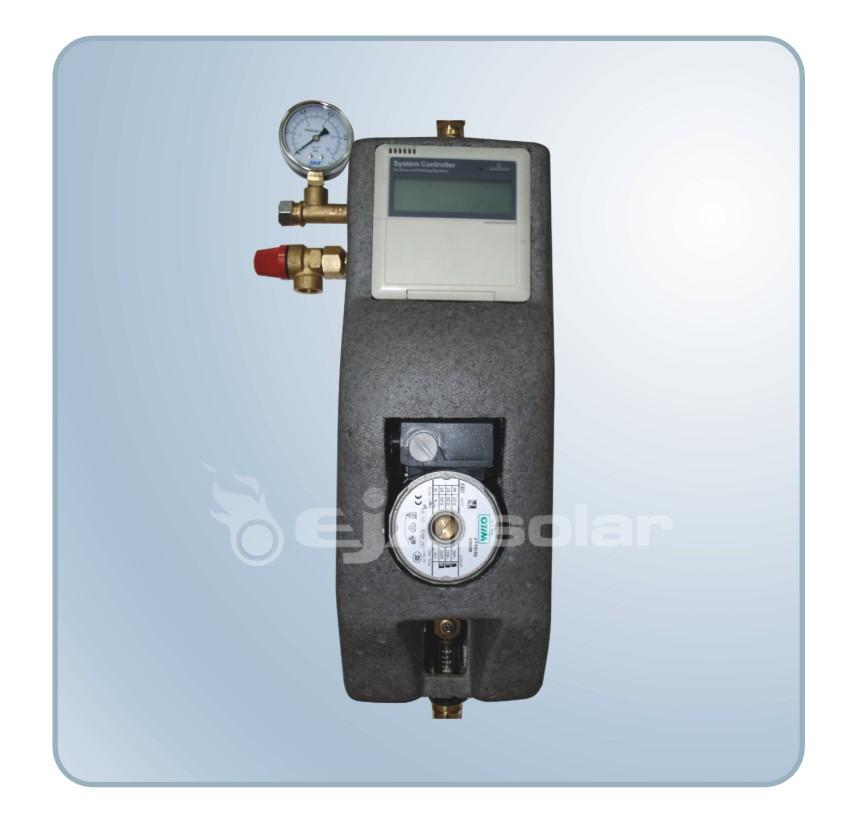

Station de contrôle avec les éléments suivants :

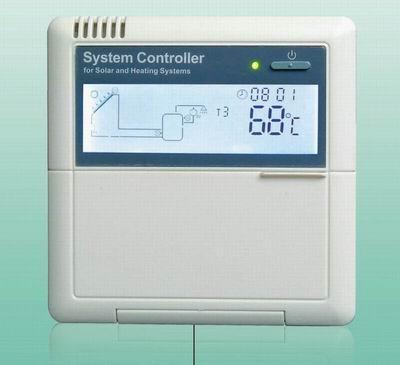

• Contrôleur électronique de régulation solaire avec 3 sondes de température.
• Circulateur Wilo 3 vitesses.
• Soupape de sécurité avec manomètre.
• Vase d'expansion de 8 litres.

Ce système est adapté pour un logement de 2 à 3 personnes.

A quoi ça sert ?

Les panneaux  solaires thermiques permettent la production d’eau chaude sanitaire (ECS) de manière écologique et économique.

Vous pouvez aussi utiliser ces panneaux pour le préchauffage de l’eau qui vous servira au chauffage de l’habitation et ainsi diminuer les consommations en énergie de votre habitation. Cela empêchera les mutilples mises en route de votre système actuel (fioul, gaz, électrique et autres) pour augmenter la température de sortie voulue.

En quelques points :

Le ballon solaire sert à faire chauffer l’eau, en utilisant le soleil. Le chauffe-eau solaire thermique est constitué de 2 pièces maîtresses : le panneau solaire à tube sous vides et le ballon solaire.
Les panneaux solaires qui se trouve hors de l'habitation accumulent l'énergie du soleil pour réchauffer l'eau.
Le ballon qui lui se trouve dans l'habitation,  sert à stocker l'eau chaude. Ces deux éléments sont raccordés entre eux par un circuit primaire contenant de l'antigel / glycol. Les panneaux solaires sont soit posés sur le toit, la terrasse, sur le sol ou en façade. Ce qui permet une production gratuite d'eau chaude.

De plus, c’est une solution écologique, car elle n’a pas besoin d’énergie fossile ni de combustion.

Cette technologie n'utilise pas de carburant et ne pollue pas.

Comment fonctionne-il ? :

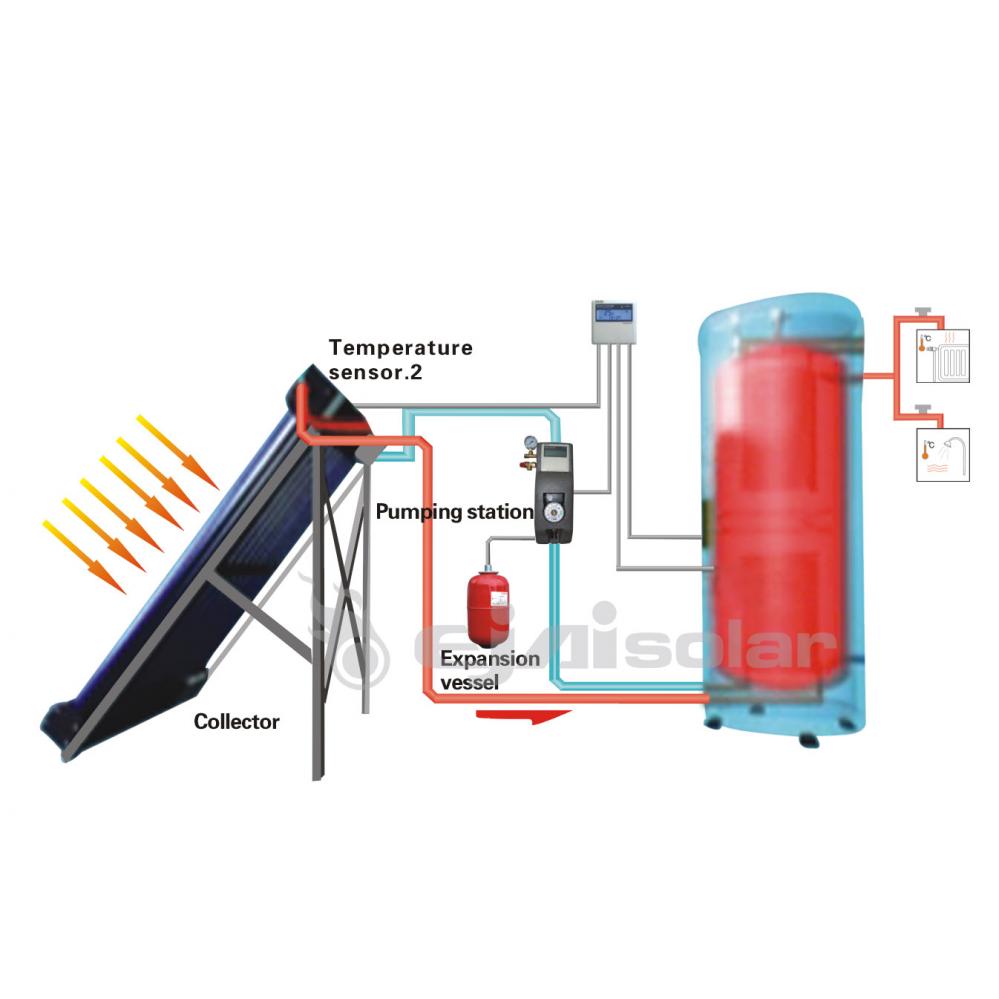

Le circuit primaire sous pression contient un mélange d’eau et de glycol / Antigel. Ce mélange récupère les calories en passant dans le collecteur du panneau solaire et retourne vers le ballon solaire.

Le mélange passe dans le ballon grâce à un échangeur, là le ballon emmagasine la chaleur pour l'utiliser dans la maison, ensuite ce liquide repart dans le panneau solaire pour se réchauffer à nouveau.

Le ballon solaire est une cuve en inox avec un isolant en polyhuréthane qui sert à stocker l'eau chaude et ainsi de suite l'eau chaude utilisée et remplacée par l'eau froide qu'y elle a son tour est aussi chauffée.

Le système fonctionne grâce à un circulateur qui fait tourner le mélange dans le système qui lui est régulé par le contrôleur qui lui indique les différences de température entre le panneau solaire et le ballon, une fois la température du ballon atteinte le contrôleur coupe le fonctionnement du circulateur.

Votre système solaire ne pourra pas couvrir tous vos besoins en eau chaude, pour cela il vous faudra utiliser le thermoplongeur se trouvant sur le ballon solaire ou alors brancher en série le système solaire avec votre système actuel.

Les différents avantages d'un système solaire thermique.

• Un excellent rendement de mai à septembre, un très bon rendement en mars, avril et octobre.
• A coupler avec un thermoplongeur ou système actuel de novembre à février.
• Grosse économie sur votre facture d’eau chaude
• Écologique et économique

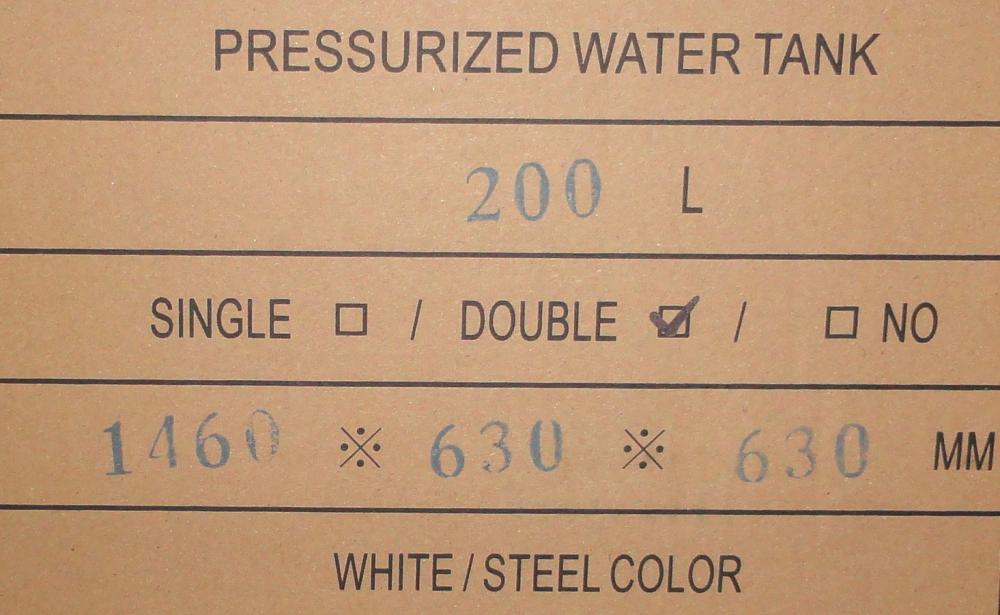

Etiquette technique :

Les dimensions indiquées sur l'étiquette sont celles du carton pour le transport 1460*630*630

(information importante pour le transport)

Dimensions et poids une fois posé avec ses pieds : Ballon 200 litres - Diamètre 550 mm X Hauteur 1450 mm - Poids 55 kgs

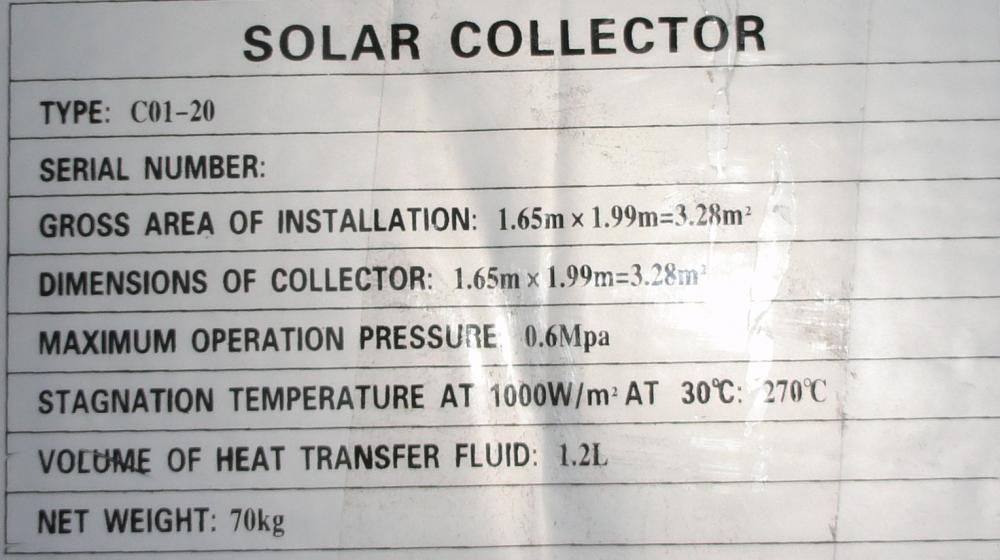

Etiquette technique :

Les dimensions indiquées sur l'étiquette sont celles du panneau monté.

Le panneau est fourni en 3 cartons, les dimensions des colis sont :
- 2 cartons de 10 tubes (195 cm x 35 cm x 18 cm L x l x h dimension d'un carton de 10 tubes)
- 1 carton collecteur (200 cm x 21 cm x 21 cm) L x l x h
(information importante pour le transport)

Dimensions et poids nu : Panneau 20 tubes - Hauteur 1990 mm X Largeur 1650 mm - Poids 70 kgs


Les dimensions du carton contenant tous les accessoires de la station de contrôle sont de :

Longueur 54 cm x Largeur 42 cm x Hauteur 32 cm. Poids 9,6 Kgs.

Contenu du(es) carton(s) :

• 1 Ballon solaire 200 litres Inox double échangeur

• 1 Thermoplongeur 2000 watts

• 1 Barre de magnésium
• 1 Soupape de sécurité
• 1 clapet anti-retour
• 1 Bouchon
• 3 Pieds + 12 vis
• 1 Collecteur
• 20 Tubes avec ailette, tige en cuivre, bouchon silicone et coupelle alu.
• 1 Cadre en alu + sa visserie
• 20 Cabochons de soutien
• 4 Pattes de fixation toiture
• 1 Pâte thermique de contact
• 1 Contrôleur électronique avec 3 sondes "1 PT1000 (+280°C) + 2 NTC10K (+105°C)"
• 1 Vase d'expansion 8 litres Varem
• 1 Flexible annelé pour raccordement vase + joint
• 1 Circulateur Wilo 3 vitesses
• 1 Soupape de sécurité
• 1 Manomètre
• 1 Débitmètre et une vanne d'arrêt

Le calcul des frais de ports se fait en renseignant le numéro du département de livraison. Merci de le stipuler dans votre espace client.

• Matériel CE Norme européenne
• Norme ISO 9001:2008
• Produit certifié Solar Keymark
• SRCC

Ne jamais brancher un thermoplongeur en direct sur le chauffe-eau solaire, car il chaufferait en continu et risquerait d'endommager le chauffe-eau et votre circuit sanitaire, les trois fils qui sortent du chauffe-eau sont ceux du thermoplongeur, il vous faut obligatoirement les brancher au thermostat du ballon ou à la station de contrôle.
